12AX7
|
|
| Merknaam | Amperex, Brimar, EI, Electro Harmonix, Fender, Fisher, GE, Groove, HH Scott, JJ, Mullard, Philips, Raytheon, RCA, RFT, Ruby, SED, Siemens, Sovtec, Swetlana, Sylvania, Telefunken, Tesla, Tung-Sol, Tungsram, Westinghouse |
| Equivalente types | 12AD7, 12DF7, 12DT7, 12DM7, 5751, 6681, 7025, 7058, 7729, B339, CV4004, CV4110, CV492, ECC83 |
| Zie ook | 6AX7 |

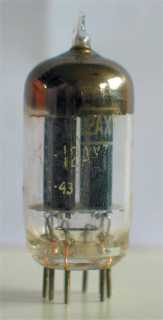

Deze dubbeltriode van RCA uit 1948 is speciaal ontworpen voor audio toepassingen. De 12AX7 heeft een hoge versterkingsfactor van 100. De buis wordt nog steeds toegepast in (dure) hedendaagse Hi-Fi audio versterkers.
De gloeidraad heeft een middentap, zodat de buis ook geschikt is voor een gloeispanning van 6,3 Volt. Buizen met een "A" suffix zijn ook geschikt voor serievoeding, de oorspronkelijke 12AX7 is dit niet.
De 12AX7WA is een militaire variant.
De buis heeft een diameter van 21 mm en de lengte is 48 mm exclusief de pinnen van de B9A voet.
Aansluitingen
 |
|
Specificaties
| Triode | Vh | Ah | Va | Vg | mAa | ra | gm | Pdiss |
| ? | 12.6 | 0.15 | 250 | -2 | 1.2 | 62,500 | 1.6 | 1 |
