12BE6

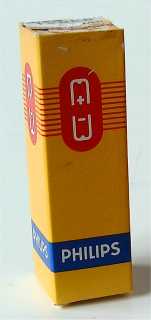

Doosje Philips 12BE6

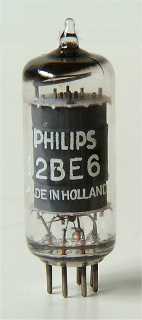

Philips 12BE6
Code Eb, rev 1,  1967 week 38

Merknaam GE, Philips, RCA, Toshiba
Equivalente types 12CS6, 12H31, HK90
Zie ook 3BE6, 4BE6, 6BE6
Deze heptode uit 1940 is ontworpen voor gebruik als zelfoscillerende mengbuis in direct uit het lichtnet gevoede ontvangers.

De buis heeft een diameter van 17 mm en is 46 mm lang. De gebruikte Philips type codes zijn Eb en 3k.

Aansluitingen

B7G 1 2 3 4 5 6 7
? g1 k,g5 h h a g2,g4 g3

Specificaties

Heptode Vh Ah Va Vs Vg mAa mAs ra gm
? 12.6 0.15 100 30 -1 0.75 1.1 1,000,000 0.95
