1AF34

Tesla 1AF34

Merknaam	Tesla
Equivalente types
Zie ook	1AF33, 1AF4

Deze miniatuur diode-pentode is ontworpen voor draagbare batterijradio's. De 1,2 volt gloeidraad wordt in deze toepassing gevoed door een droge cel en de 90 Volt anode spanning wordt betrokken van een standaard HT batterij.
De buis is aan de markt gebracht door Tesla in 1953 en is bedoeld voor gebruik als detector en l.f. versterker.

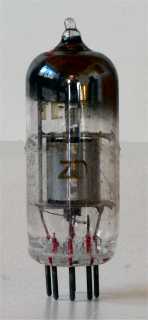

De dunne glazen buis heeft een diameter van 18 mm en is, zonder de pinnen van de B7G voet, 47 mm lang.

Aansluitingen

B7G	1	2	3	4	5	6	7
?	f-	nc	a(d)	g2	a	g1	f+

Specificaties

Pentode	Vh	Ah	Va	Vs	Vg	mAa	mAs	ra	gm	Pdiss
?	1.2	0.065	90	90	-0	2.7	0.63	500,000	0.72	0.25
