1H33
|
|
| Merknaam | Tesla |
| Equivalente types | 1R5T |
| Zie ook | 1AQ5 |

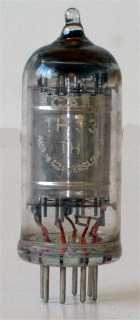

Dit is een miniatuur heptode mengbuis voor
batterijontvangers, in 1953 geïntroduceerd door Tesla. De heptode
structuur heeft twee stuurroosters g1 en g3 en twee schermroosters g2 en
g4 die verbonden zijn met de r.f. aarde. G5 werkt als remrooster.
De buis is zelfoscillerend, het middenfrequent signaal wordt afgenomen van
de anode. De oscillator levert ongeveer 15 volt p.p. De buis heeft een
karakteristiek met variabele versterking en is geschikt voor schakelingen
met AVR.
De diameter is 18 mm en de lengte van de buis is, zonder de pinnen, 46 mm.
Aansluitingen
 |
|
Specificaties
| Heptode | Vh | Ah | Va | Vs | Vg | mAa | mAs | ra | gm | Vosc |
| ? | 1.4 | 0.033 | 90 | 45 | -0 | 0.8 | 1.9 | 800,000 | 0.25 | 15 |
