1L34

Tesla 1L34

Merknaam	Tesla
Equivalente types
Zie ook	1L33

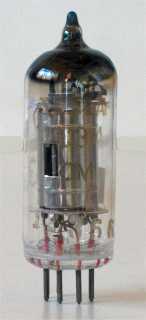

Dit is een miniatuur audio pentode eindbuis uit 1953 ontworpen voor draagbare batterij ontvangers. Het geleverde vermogen is zeer laag zodat vaak een hoog-rendements luidspreker of een hoofdtelefoon werd toegepast.

De omhulling heeft een diameter van 18 mm en is, zonder de pinnen, 48 mm lang.

Aansluitingen

B7G	1	2	3	4	5	6	7
?	f-,g3	a	g1	g2	f-,g3	a	f+

Specificaties

Pentode	Vh	Ah	Va	Vs	Vg	mAa	mAs	ra	gm	Pout	D
?	1.2	0.065	90	67.5	-7	6.1	1.1	100,000	1.42	0.235	13%
