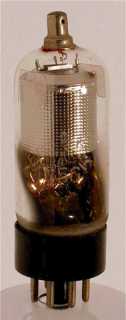

1N5

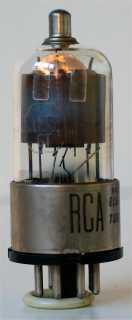

1N5G	RCA 1N5GT

Merknaam	Ken-Rad, Marconi, RCA, Silvertone, Sylvania, TungSol
Equivalente types	1P5, CV1823, DF33, VT146, Z14
Zie ook

Een h.f. schermpentode uit 1938 van Sylvania voor gebruik met droge batterijen. Deze buis is ontworpen voor gebruik in draagbare batterijontvangers, en wordt toegepast in r.f., m.f. of l.f. versterker schakelingen. De buis heeft geen regelkarakteristiek.

Naast de G uitvoering werd ook een kortere GT variant gemaakt.

De glazen omhulling heeft een diameter van 30 mm en is, zonder de pinnen van de IO voet, 60 mm lang.

Aansluitingen

IO	1	2	3	4	5	6	7	8	tc
?	m	f+	a	g2	-	-	f-	nc	g1

Specificaties

Pentode	Vh	Ah	Va	Vs	Vg	mAa	mAs	ra	gm	Pdiss
?	1.4	0.05	90	90	0	1.2	0.3	1,500,000	0.75
