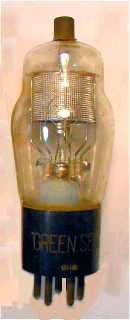

24

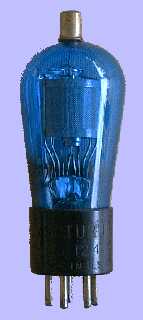

Acturus 124

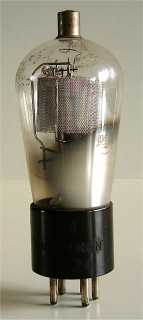

RCA UY224
Licence SEM-SBR


24
ST-12 dome
Merknaam Acturus, Cunningham, Majestic, National-Union, Philco, Philips, RCA, Sylvania
Equivalente types VT28
Zie ook

Deze vroege h.f. tetrode voor gebruik in wisselstroomontvangers is door RCA in mei 1929 geïntroduceerd als de UY224. De 24A is de "quick heating" variant, die na 1932 standaard wordt geleverd. De 24 heeft dezelfde kathode constructie als de 27 uit 1927. Het eerste rooster is met de topaansluiting verbonden.

De S-14 glazen ballon heeft een diameter van 42 mm en is, zonder de pennen van de UX5 voet, 104 mm lang. Vanaf 1932 werd de ST-12 omhulling gemonteerd.

Aansluitingen

UX5 1 2 3 4 5 tc
? h a g2 k h g1

Specificaties

Tetrode Vh Ah Va Vs Vg mAa mAs ra gm
? 2.5 1.75 250 90 -3 4 1.7 600,000 1.05
