2506

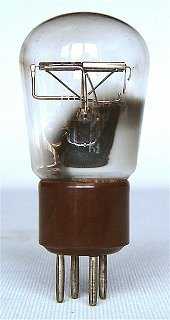

Philips 2506 (1928)
| Merknaam | Philips |
| Equivalente types | |
| Zie ook | 506 |
Model No. 2506 is een vroege Philips hoog-vacuum dubbele
gelijkrichter met een indirect verhitte kathode. Deze gelijkrichter werd
in 1928 gebruikt in de eerste Philips wisselstroomontvanger model 2514.
De 2506 is zover bekend de eerste gelijkrichter met een indirect
verhitte kathode. De elektroden zijn horizontaal gemonteerd.
Het was een vooruitstrevend Philips ontwerp, maar niet succesvol. De
productie werd al na korte tijd gestaakt vanwege technische problemen
met de gloeidraad.
De glazen ballon heeft een diameter van 44 mm en is, zonder de pennen van de B4 voet, 81 mm lang.
Aansluitingen
 |
|
Specificaties
| Rectifier | Vh | Ah | Va | mAa |
| ? | 4 | 1 | 300 | 45 |
