25Z5

Deze dubbele gelijkrichter uit 1933 is uitgerust met elektrisch gescheiden kathodes en met een gemeenschappelijke indirect werkend kathode element. Door deze bijzondere constructie kan hiermee een spanningsverdubbelaar worden geconstrueerd voor directe voeding uit 110 Volt wisselstroomnetten. De buis werd echter voornamelijk toegepast in vroege 5-lamps toestellen geschikt voor zowel gelijk- als wisselstroom netten. Een typsch voorbeeld hiervan is de SBR 355U.

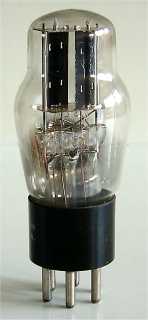

De maximale aan te sluiten capaciteit is 16 uF. De glazen lamp heeft een diameter van 37 mm en is, exclusief de pennen van de UX6 voet, 84 mm lang. De door Philips gebruikte type code is FW.

Aansluitingen
