26A7GT

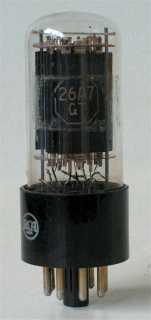

RCA 26A7GT
1960

Merknaam RCA
Equivalente types CV2577, CV2660, V1505
Zie ook

Deze glazen twin power pentode is door RCA geïntroduceerd in 1946. De buis is ontworpen voor gebruik in audio eindversterkers t.b.v. draagbare militaire apparatuur.

In klasse AB geschakeld is een uitgangsvermogen van 540 mW haalbaar bij 26,5 Volt plaatspanning.

De buis is 28 bij 74 mm groot, exclusief de pinnen van de octal voet.

Aansluitingen

IO 1 2 3 4 5 6 7 8
? g1(1) k,g3 g1(2) a(2) g2 h h a(1)

Specificaties

Pentode Vh Ah Va Vs Vg mAa mAs ra gm Pdiss Pout D
? 26.5 0.6 26.5 26.5 -4.5 20 1.9   5.7 2 0.18 %
