2Hf.


Loewe 2Hf.
Merknaam Loewe
Equivalente types
Zie ook

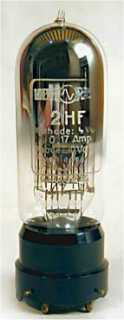

Loewe introduceerde in 1926 deze h.f-versterker-in-een buis, een ontwerp van Manfred von Ardenne. De constructie is uniek omdat de buis niet alleen twee gescheiden elektrodesystemen bevat, maar tevens de bijbehorende weerstanden (2 stuks) en een condensator. De twee h.f. tetrodes zijn vertikaal naast elkaar  in de buis gemonteerd. Elk systeem is uitgerust met dubbele roosters.

Het complete systeem vormt een 2-traps RC gekoppelde h.f. versterker. Loewe ontwierp hiervoor een speciale 6-pens bajonet type 3NF.

De omhulling heeft een diameter van 44 mm. De lengte exclusief de pennen is 158 mm. In 1929 kostte de buis £ 1 12s 6d in de UK.


Loewe condensator en 2 weerstanden zoals toegepast in de 2Hf. buis

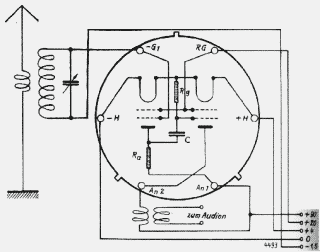

Schema bovenaanzicht

Aansluitingen


Bovenaanzicht
3NF 1 2 3 4 5 6
? g1 f+ a(1) a(2) f- g2

Specificaties

Amp Vh Ah Va(3) Va(1,2) Vg(3) Ia ra gm
? 4 0.17 90 90 90
