3Nf.

|

Loewe 3Nf.
|

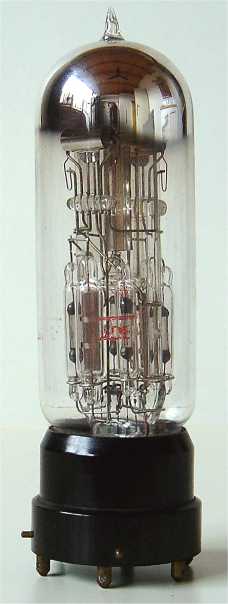

Tijdens vervoer van de 3Nf. wordt de buis tussen de
binnenste ringen geklemd die op hun beurt met elastieken aan de

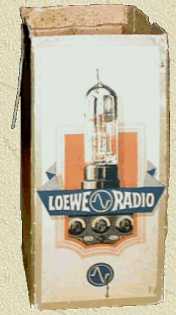

buitendoos zijn bevestigd (doos is niet in mijn bezit)
|
|

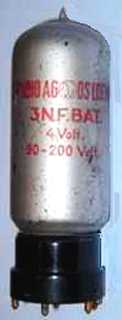

Loewe 3Nf.Bat.
|

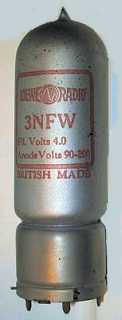

Loewe 3NfW
|
|
Merknaam |
Loewe |
Equivalente types |
|
Zie ook |
|
Loewe introduceerde in 1926 deze drie-in-een buis, een ontwerp van
Manfred von Ardenne. De constructie is uniek omdat de buis niet alleen
drie gescheiden elektrodesystemen bevat, maar tevens de bijbehorende
weerstanden (4 stuks) en condensatoren (2 stuks) die normaal benodigd
zijn voor een 3-buis ontvanger. Alleen de afstemmiddelen bevinden zich
niet in de omhulling.
De twee voorversterkers zijn horizontaal boven in de buis gemonteerd, de
eindtrap is vlak daaronder vertikaal geplaatst.
Om vervuiling van het vacuum binnen de buis tegen te gaan is elke
condensator en elke weerstand apart ingesloten door een eigen glazen
buisje. Het volledige stelsel van electrodes en componenten wordt
ondersteund door een ingewikkeld bouwsel van glazen staafjes en metalen
draden. De originele Loewe meervoudige buizen zijn ware meesterwerkjes
van glastechniek, maar zijn bijzonder bewerkelijk om te produceren. Bij
latere versies werd dan ook gebruik gemaakt van mica steunen, waarbij de
glazen buis aluminium geverfd werd teneinde de minder elegante inwendige
structuur te verhullen.
Het complete systeem vormt een 3-traps RC gekoppelde l.f. versterker,
met een versterkingsfactor van 3000. Loewe ontwierp hiervoor een
speciale 6-pens bajonet type 3NF.
Deze buis heeft het opschrift "British made". Loewe
fabriceerde in het jaar 1926 in het Verenigd Koninkrijk radiobuizen
onder de merknaam Loewe Audion. De fabrikant was de Audion Radio Co.
Varianten zijn de Bat. (125 mA), Net. (125 mA), W (1A), K (1,2A) en
de L (1,2A AC). De K, L en W versie heeft 2 indirect verhitte systemen
terwijl de kathode van de eindtrap direct wordt verhit. Met de L versie
kan ook op de korte golf worden ontvangen.
De omhulling heeft een diameter van 44 mm. De lengte exclusief de
pennen is 158 mm. In 1929 kostte de buis RM 25,25 in Duitsland en £ 2
3s 6d in UK.

Loewe condensator en 2 weerstanden
zoals toegepast in de 3Nf. buis
|

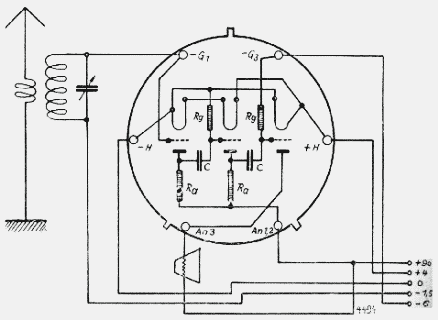

Schema bovenaanzicht. Rg=5 Mohm, Ra=3
Mohm, C=1200 cm.
|
Aansluitingen

Bovenaanzicht |
3NF |
1 |
2 |
3 |
4 |
5 |
6 |
? |
g(3) |
f+ |
a(1),a(2) |
a(3) |
f- |
g(1) |
|
Specificaties
Amp |
Vh |
Ah |
Va(3) |
Va(1,2) |
Vg(3) |
Ia |
ra |
gm |
Pout |
D |
? |
4 |
0.35 |
90 |
90 |
90 |
0.3/0.3/7 |
3,800/300,000 |
0.2/0.2/1.2 |
0.5 |
% |
|

|
