3Q5

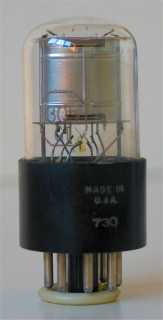

RCA 3Q5GT

Merknaam Philips, RCA, Sylvania
Equivalente types DL33, N15, N16, VT221
Zie ook 1Q5

Deze beam power tetrode uit 1939 is ontworpen voor gebruik in batterij ontvangers. De gloeidraad heeft een middenaftakking, waardoor de buis tevens geschikt is voor 2,8 V/50 mA.

Naast de GT versie is ook een GT variant gemaakt die korter is.

De glazen buis heeft een diameter van 30 mm en is, exclusief de pinnen van de octal voet, 60 mm lang. De door Philips gebruikte type code is R1.

Aansluitingen

IO 1 2 3 4 5 6 7 8
? ic f- a g2 g1 - f+ fct

Specificaties

Pentode Vh Ah Va Vs Vg mAa mAs ra gm Pout D
? 1.4 0.1 90 90 -4.5 9.5 2.2 90,000 2.2 0.27 6%
