50A5
|
|
|
| Merknaam | Philco, Raytheon, RCA, Sylvania |
| Equivalente types | |
| Zie ook | 35A5, 50L6 |
De 50A5 is een 10 Watt all-glass beam power tetrode uit 1940 voor toepasssing als eindtrap in 150 mA direct gevoede radio's. Het geleverd vermogen is 3,8 Watt, bij een voedingsspanning van 110 Volt wordt nog 2,1 Watt geleverd.

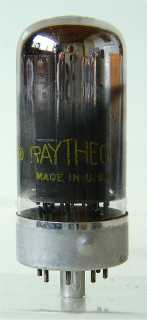

De glazen buis heeft een diameter van 28 mm en is, exclusief de pinnen van de B8G voet, 64 mm lang.
Aansluitingen
 |
|
Specificaties
| Pentode | Vh | Ah | Va | Vs | Vg | mAa | mAs | ra | gm | Pdiss | Pout | D |
| ? | 50 | 0.15 | 200 | 125 | -8.6 | 46 | 2.2 | 28,000 | 8 | 10 | 3.8 | 10% |
