5Z4


5Z4


5Z4G


National Union 5Z4GT

Merknaam Brimar, CBS, GE, Hytron, National, Philco, Philips, Raytheon, RCA, RFT, Sylvania
Equivalente types 5AW4, 5AX4, 5CG4, 5T4, 5U4, 5V4, 5W4, CV1268, CV1863, CV2748,  CV3754, GZ30, GZ34, GZ37, U50, VT74
Zie ook 5AR4, 5Y3

Deze all-metal dubbele gelijkrichter met indirect verhitte kathode is in 1935 op de markt gebracht. De minimum serieweerstand is 100 ohm, de maximum capaciteit 32 uF. De gloeidraad is doorverbonden met de kathode.

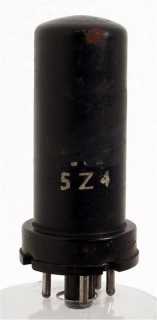

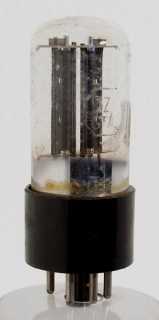

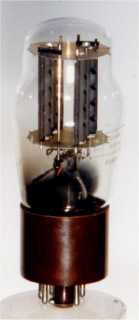

De geperforeerde metalen buis heeft een diameter van  mm en is, exclusief de pennen van de octal voet,  mm lang. Varianten zijn de glazen 5Z4G en 5Z4GT, de laatste is soms ook uitgevoerd met de geperforeerde metalen omhulling. De gebruikte Philips type codes zijn 7S, 7T, E6 en 5H.

Aansluitingen

IO 1 2 3 4 5 6 7 8
? nc h - a - a - h

Specificaties

Rectifier Vh Ah Va mAa
? 5 2 350 120
