6AK5 |
|
|
| Merknaam | Adzam, GE, Haltron, Hoges, Mullard, National, Philips, Raytheon, RCA, Siemens, Standard, Sylvania, Tung-Sol, Westinghouse |
| Equivalente types | 1220, 1381HQ, 403B, 5591, 5654, 6096, 6968, CV850, EF95 |
| Zie ook |
Een steile miniatuur pentode uit 1942. Deze buis is ontworpen voor gebruik in r.f. versterker schakelingen tot 400 MHz, en werd toegepast in vroege radar m.f. versterkers.

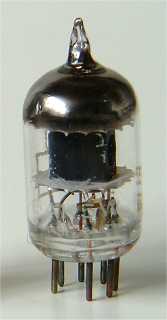

De 6AK5W versie is de mil-spec uitvoering.
De dunne glazen buis heeft een diameter van 18 mm en is, zonder de pinnen van de B7G voet, 36 mm lang. Philips gebruikte hiervoor de type codes 09 en 2E.
Aansluitingen
 |
|
Specificaties
| Pentode | Vh | Ah | Va | Vs | Vg | mAa | mAs | ra | gm | Pdiss |
| ? | 6.3 | 0.175 | 180 | 120 | -1 | 7.7 | 2.4 | 500,000 | 5.1 | 1.7 |
