6AT6

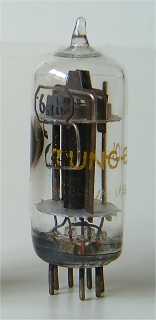

Tung-Sol 6AT6

Merknaam Adzam, ATES, GE, Philips, Raytheon, RCA, Tung-Sol
Equivalente types 6BK6, CV452, DH77, EBC90, EBC91
Zie ook 12AT6

Dit is een miniatuur standaard dubbeldiode-triode uit 1945 met hoge versterking en een B7G voet. De drie systemen hebben een gemeenschappelijke kathode.

Het glas van deze buis heeft een diameter van 18 mm. De lengte is 48 mm zonder de pinnen van de buisvoet. Philips gebruikte hiervoor de type code YZ.

Aansluitingen

B7G 1 2 3 4 5 6 7
? g k h h ad(2) ad(1) a

Specificaties

Triode Vh Ah Va Vg mAa ra gm Pdiss
? 6.3 0.3 250 -3 1 58,000 1.2 0.5
