6J5


National Union 6J5


Raytheon 6J5G

Merknaam

GE, GM, McIntosh, National Union, Raytheon, RCA, STC, Tung Sol, Visseaux, Westinghouse

Equivalente types

6AE5, 6C5, 6L5, 7193, CV1932, KTZ63, VT94

Zie ook

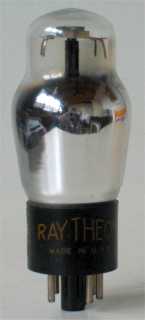

Deze all-metal medium-mu triode is ontworpen in 1937 als detector, versterker en oscillator. Varianten zijn de G en GT versies.

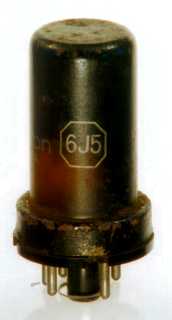

De stalen omhulling heeft een diameter van 25 mm en is, exclusief de pinnen van de octal voet, 50 mm lang.

Aansluitingen

IO 1 2 3 4 5 6 7 8
? m h a - g - h k

Specificaties

Triode Vh Ah Va Vg mAa ra gm Pa
? 6.3 0.3 250 -8 9 7,700 2.6 2.5
