6J7

6J7G

Merknaam	AWV, GE, Hytron, Ken Rad, Philco, RCA, Sylvania
Equivalente types	6K7, A863, CV1936, EF36, EF37, KTW63, KTZ63, VT91, Z63
Zie ook

Deze all-metal 'sharp cut-off' pentode is in 1936 op de markt verschenen. De lamp is ontworpen als detector en wordt bovendien toegepast in l.f. versterker schakelingen als voorversterker.

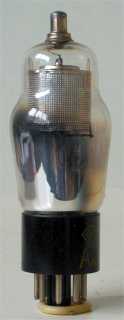

De G versie heeft een diameter van 38 mm en is 96 mm lang. De 6J7G en 6J7GT hebben een glazen ballon resp. buis.

Aansluitingen

IO	1	2	3	4	5	6	7	8	tc
?	m	h	a	g2	g3	-	h	k	g1

Specificaties

Pentode	Vh	Ah	Va	Vs	Vg	mAa	mAs	ra	gm	Pdiss
?	6.3	0.3	250	100	-3	2	0.5	1,500,000	1.22	0.75
