6Q7
|
|
|
|
|
Merknaam |
Brimar, Crosley, GE, National Union, Philips, RCA, WE |
|
Equivalente types |
6B6, 6Q6, 6T7, CV589, DH33, DH63, VT92, VT92A |
|
Zie ook |
12Q7, 75 |
Deze all-metal dubbele diode-triode uit 1936 is ontworpen als hi-mu detector als opvolger van de 75. De diodes zijn gespecificeerd voor 100 Volt/1 mA.

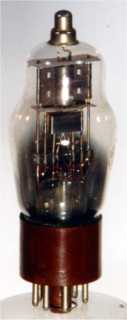

De glazen varianten zijn de 6Q7G, 6Q7GT en 6Q7GTY.

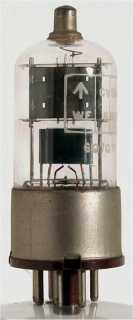

De stalen omhulling heeft een diameter van 24 mm en is, exclusief de pinnen van de octal voet, mm lang. De GTY versie meet 27 bij 72 mm. Philips gebruikte hiervoor de type codes 7m en 7r.
Aansluitingen
 |
|
Specificaties
| Triode | Vh | Ah | Va | Vg | mAa | ra | gm | Pa |
| ? | 6.3 | 0.3 | 250 | -3 | 1.1 | 58,000 | 1.2 | 0.5 |
