6SJ7
|
|
|
|
| Merknaam | GE, Hitachi, KenRad, Matsuda, Matsusita, NEC, RCA, RFT, Sovtec, Sylvania, Toshiba, Trigon, Tung Sol, Tungsram, Valvo, WE |
| Equivalente types | 5693, CV590, CV591, CV592, VT105, VT116 |
| Zie ook |
De all-metal RF 'sharp cut-off' pentode 6SJ7 is door RCA geintroduceerd in 1940. Deze buis wordt toegepast in r.f. of detector schakelingen. Later werd deze buis populair als ruisarme l.f. voorversterker.

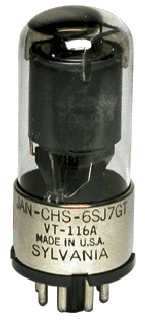

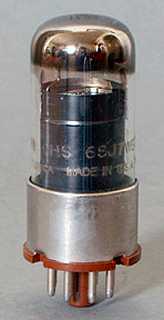

De GT versie heeft een glazen omhulling.

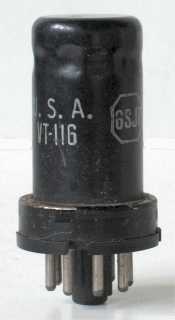

De metalen buis heeft een diameter van 25 mm en is 50 mm lang.
Aansluitingen
 |
|
Specificaties
| Pentode | Vh | Ah | Va | Vs | Vg | mAa | mAs | ra | gm | Pdiss |
| ? | 6.3 | 0.3 | 250 | 100 | -3 | 3 | 0.8 | 1,000,000 | 1.65 | 2.5 |
