6SN7

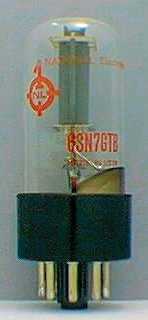

National 6SN7GTB

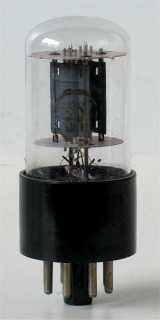

6SN7GT

Merknaam Cossor, Elektro Harmonix, GE, KenRad, National, Raytheon, RCA, Sovtec, Sylvania, Tung-Sol
Equivalente types 5692, CV1986, CV1988, VT231
Zie ook 12SN7GT, 8SN7GT

Dit is een dubbele triode combinatiebuis uit 1941 voor gebruik in verticale televisie afbuigversterkers en l.f. versterkers . De triodes hebben een gescheiden kathode, een all-metal versie van deze buis is niet mogelijk omdat pin 1 dan al in gebruik is als massa.
De Pdiss voor beide systemen tegelijk is 5 Watt.

Varianten zijn de GTA en GTB (met een Pdiss van 5 Watt, 7,5 Watt totaal, en de militaire WGT en WGTA.

Het glas van deze buis heeft een diameter van 28 mm. De lengte van de buis ligt tussen de 57 en 68 mm.

Aansluitingen

IO 1 2 3 4 5 6 7 8
? g(2) a(2) k(2) g(1) a(1) k(1) h h

Specificaties

Triode Vh Ah Va Vg mAa ra gm Pdiss
? 6.3 0.6 250 -8 29 7,700 2.6 3.5
