6V6
|
|
|
|
|
| Merknaam | Brimar, Cossor, Electro-Harmonix, Fivre, GE, Groove, Hitachi, Hytron, Ken-Rad, Marconi, Matsuda, Mazda, Motorola, Mullard, MWT, Philips, Radiofotos Grammont, Radiotron, Raytheon, RCA, RT, Ruby, Silvertone, Sovtec, Sylvania, Tungsram, Tung-Sol, Ultron, Visseaux, Westinghouse |
| Equivalente types | 5992, 7408, CV509, CV510, CV511, VT107 |
| Zie ook | 6L6 |
Deze all-metal beam tetrode is door RCA geïntroduceerd in 1937. De buis is ontworpen voor gebruik in audio eindversterkers met een gemiddeld vermogen, en kan worden gezien als de "low-power" uitvoering van de 6L6.

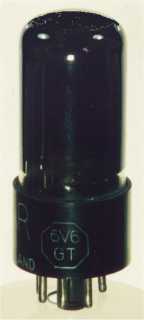

De GT versie uit 1939 is 30 mm in diameter en is, de pinnen van

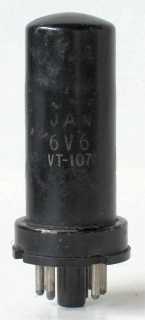

de octal voet niet meegerekend, 70 mm hoog. De metalen versie is 25 bij

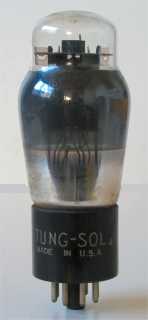

68 mm, de G versie meet 43 bij 100 mm. Naast de GT, G en metal

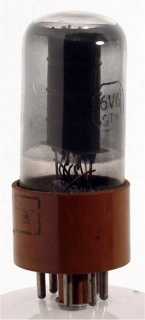

versie is er ook de GTY (bruine voet) en de nieuwere GTA uitvoering. De
6V6EH versie is gespecificeerd voor 400 Volt. Overigens zijn de oudere
RCA types eveneens goed bestand tegen een anodespanning van 400 Volt,
zoals die in sommige Fender versterkers voorkomt.
De 6V6HD is de 'heavy duty' versie van de 6V6, die dus weer gelijk is
aan de 6L6. De 6V6Y is de milspec uitvoering van RCA.
De door Philips gebruikte type codes zijn FP en FR. Deze buis is nu meer dan 60 jaar in productie, en mag, samen met de 6L6, worden gerekend tot de meest succesvolle aller tijden.
Aansluitingen
 |
|
Specificaties
| Pentode | Vh | Ah | Va | Vs | Vg | mAa | mAs | ra | gm | Pdiss | Pout | D |
| ? | 6.3 | 0.45 | 315 | 225 | -13 | 34 | 2.2 | 77,000 | 3.75 | 12 | 5.5 | 12% |
