AC2

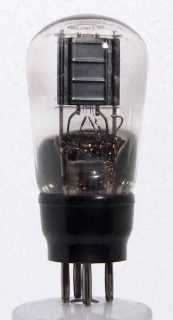

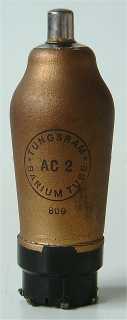

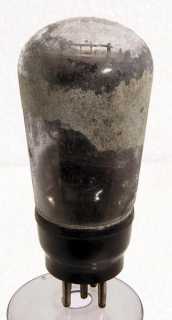

Mazda AC2/HL	Mazda AC2/P	Tungsram AC2 Barium Tube

Merknaam	Mazda, Philips, Tungsram
Equivalente types
Zie ook	ABC1, CC2, EC2

Deze triode is uit 1935 en heeft dezelfde specificaties als het triode gedeelte van de ABC1.

De Mazda AC2/HL en Mazda AC2/P zijn Engelse triodes uit 1931 met B5 voet. Afwijkende specs voor de AC2/HL zijn: Ah=1, Va=250, Vg=-1.2, mAa=2.5 en gm=6.5.

Het glas van de lamp heeft een diameter van 35 mm. De lengte is 100 mm. De lamp heeft een gouden afschermlaag.

Aansluitingen

P	1	2	3	4	5	6	7	8	tc
?	m	h	h	k	ad(2)	ad(1)	-	a	g

B5	1	2	3	4	5
?	a	h	h	g	k

Specificaties

Triode	Vh	Ah	Va	Vg	mAa	ra	gm	Pdiss
?	4	0.65	250	-7	4	13,500	2	1.5
