AF100

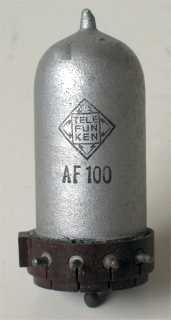

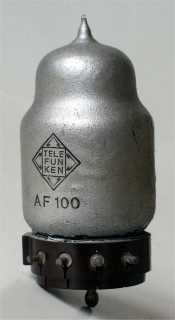

Een Telefunken Wehrmacht pentode met WE8 huls. Deze buis is ontworpen voor breedband versterker schakelingen.

De glazen buis heeft een diameter van 32 mm en is, zonder de pinnen van de WE8 voet, 54 mm lang.

Aansluitingen

WE8	1	2	3	4	5	6	7	8
?	a	m	g2	g3	g1	h	k	h

Specificaties

Pentode	Vh	Ah	Va	Vs	Vg	mAa	mAs	ra	gm	Pdiss
?	4	0.7	250	200	-2.1	15	1.65	300,000	10.5	4
