AF3

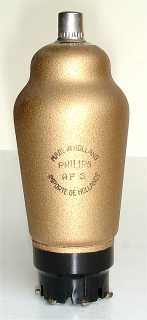

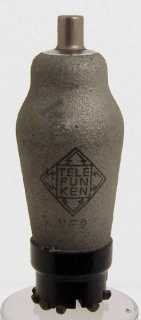

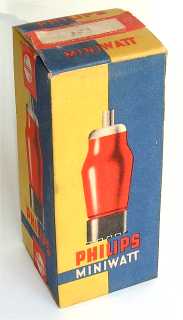

Telefunken AF3 Wehrmacht	Doosje Philips AF3	Philips AF3 Code UV, La Radiotechnique Suresnes sep 1944

Merknaam	Mullard, Philips, RFT, Telefunken, Tungsram, Valvo
Equivalente types	CV2833
Zie ook	CF3, RENS1294

Deze h.f. penthode uit 1935 is de opvolger van de AF2. De verbetering ten opzichte van de AF2 is de strikt exponentiële regelkarakteristiek. Deze lamp wordt toegepast in r.f. of m.f. versterker schakelingen met variabele versterking.

De ballon heeft een diameter van 40 mm, is 102 mm lang en is voorzien van een grijze of gouden geleidende afschermlaag. De gebruikte Philips typecodes zijn Ft en UV.

Aansluitingen

P	1	2	3	4	5	6	7	8	tc
?	m	h	h	k	g3	-	g2	a	g1

Specificaties

Penthode	Vh	Ah	Va	Vs	Vg	mAa	mAs	ra	gm	Pdiss
?	4	0.65	250	100	-3	8	2.6	1,200,000	1.8	1
