APP4120

Tungsram APP4120
voor B5 voetje

Merknaam	Tungsram
Equivalente types	DW9, E453, L4150D, MP/PEN, MPT4, PEN4VX, RENS1374, RS4353, S100, TE53
Zie ook

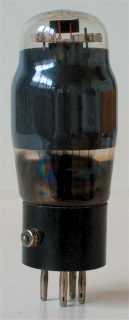

De Tungsram APP4120 is een vroege indirect verhitte eindpenthode uit 1932 met een barium kathode. Deze lamp was eerst uitgevoerd met een 5-polige huls met zijschroefje, later ook met 6 polige B huls of Amerikaanse UX6 huls.

Diameter van de lamp is 42 mm, de hoogte zonder de B5 pinnen is 102 mm.

Aansluitingen

B5	1	2	3	4	5	sc
?	a	h	h	g1	k,g3	g2

B	1	2	3	4	5	6
?	k,g3	h	h	g2	g1	a

UX6	1	2	3	4	5	6
?	h	a	g2	g1	k,g3	h

Specificaties

Penthode	Vh	Ah	Va	Vs	Vg	mAa	mAs	ra	gm	Pdiss	Pout	D
?	4	1.1	250	250	-15	30	7	70,000	2.5	7	3	10%
