AW47-91

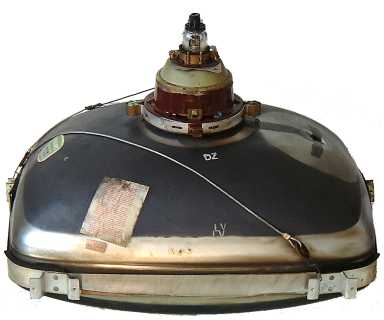

Deze rechthoekige 48 cm televisie beeldbuis (44 cm zichtbaar) is uit 1961. Het is een van de eerste 110 graden types, en een verdere ontwikkeling van de AW59-90. De buis maakt gebruik van magnetische afbuiging, de focussering is elektrostatisch. De constructie is geheel van glas, het beeldscherm van de buis is voorzien van een metalen laag zodat een ionenval niet meer nodig is. De anodecapaciteit ligt tussen 1000 en 1500 pF. De lichtdoorlaat van het scherm is 75%. Het zichtbare deel van het scherm meet 384 x 305 mm.

De buis heeft een lengte van 297 mm, de huls is van het type neo-eightar, waarbij pin 5 ontbreekt. De beeldbuis wordt bevestigd door middel van een 24 mm brede spanband. De diameter van de hals is 28,6 mm.

Aansluitingen
