DAF40

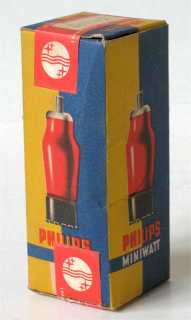

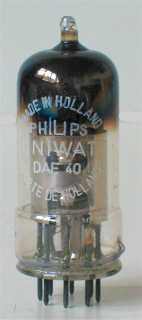

Doosje Philips DAF40	Philips DAF40

Merknaam	Lorenz, Mullard, Philips, Pope
Equivalente types
Zie ook

Deze diode-pentode rf-mf buis uit 1948 is ontworpen voor gebruik in draagbare batterijontvangers. De 1,4 Volts gloeidraad wordt gevoed uit een droge cel en de benodigde 90 Volts anodespanning wordt betrokken uit een standaard H.T. batterij.
De regelspanning loopt van 0 tot -5 Volt. De diode is gespecificeerd als 100 Volt/0,2 mA.

De glazen omhulling heeft een diameter van 21 mm en is, zonder de pinnen van de B8A voet, 50 mm lang. De gebruikte Philips type code is SD.

Aansluitingen

B8A	1	2	3	4	5	6	7	8
?	f+,g3,s	a	a(d)	-	g2	g1	-	f-

Specificaties

Pentode	Vh	Ah	Va	Vs	Vg	mAa	mAs	ra	gm
?	1.4	0.025	90	67	-0	0.85	0.2	2,200,000	0.85
