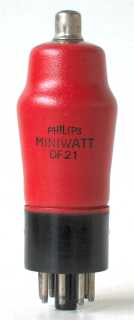

DF21

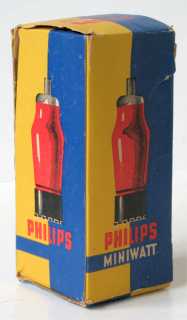

Doosje Philips DF21	Philips DF21 Code Hr, rev 1, Wiener Radio Werke, mrt 1945

Merknaam	Philips
Equivalente types
Zie ook

Een schermpentode uit 1939 voor gebruik met droge batterijen. Deze buis is ontworpen voor gebruik in draagbare batterijontvangers, en wordt toegepast in r.f., m.f. of l.f. versterker schakelingen met variabele versterking. Het regelbereik is 0 tot -4,5 Volt.

De glazen omhulling heeft een diameter van 34 mm en is, zonder de pinnen van de IO voet, 88 mm lang. De gebruikte Philips typecode is Hr.

Aansluitingen

IO	1	2	3	4	5	6	7	8	tc
?	f-	m	a	g2	-	g3	-	f+	g1

Specificaties

Pentode	Vh	Ah	Va	Vs	Vg	mAa	mAs	ra	gm	Pdiss
?	1.4	0.025	120		0	1.2	0.25	2,500,000	0.7	0.2
