DL94

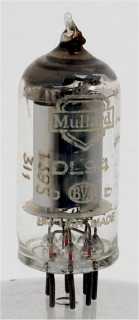

Mullard DL94

Merknaam Mullard, Philips, RFT
Equivalente types 1P11, 3V4, CV2983, N19
Zie ook

Deze miniatuur audio eindpentode van Mullard uit 1950 is ontworpen voor gebruik in draagbare batterijontvangers. De gloeidraad heeft een middenaftakking, waardoor de buis tevens geschikt is voor gebruik bij 2,8 V/50 mA en spaarschakeling (1,4 V bij 50 mA).

De dunne glazen buis heeft een diameter van 17 mm en is, exclusief de pinnen van de B7G voet, 44 mm lang. De gebruikte Philips type codes zijn R en ED.

Aansluitingen

B7G 1 2 3 4 5 6 7
? f- a g2 - fct,g3 g1 f+

Specificaties

Pentode Vh Ah Va Vs Vg mAa mAs ra gm Pout D
? 1.4 0.1 90 90 -4.5 9.5 2.1 100,000 2.15 0.27 7%
