E80F

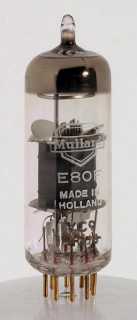

Mullard E80F
Merknaam Mullard, Philips, RTC, Siemens
Equivalente types 6084, CV2729, EF86
Zie ook

Deze SQ audio pentode met lage ruis, lage vervorming en een laag bromniveau is door Philips in 1954 geïntroduceerd. De buis heeft een levensduur van 10.000 uur, heeft vergulde pinnen en verbeterde ruis- en microfonie eigenschappen t.o.v. de EF86. De ruisweerstand is 40 Kohm, brom maximaal 5 uV RMS.

Toegepast als elektrometer voorversterker is de gloeispanning 4,5 Volt, de anode- en schermspanning 40 Volt en de anodestroom 40 uA. Onder deze condities wordt een roosterstroom van minder dan 0,1 nA gehaald.

Het glas van deze buis heeft een diameter van 20 mm. De lengte is 58 mm.

Aansluitingen

B9A 1 2 3 4 5 6 7 8 9
? g2 s k h h a s g3 g1

Specificaties

Pentode Vh Ah Va Vs Vg mAa mAs ra gm Pdiss
? 6.3 0.3 250 100 -2 3 0.7 1,500,000 1.8 1.3
