EAF801
|
|
|
| Merknaam | Adzam, Lorenz, Mullard, Philips, Pope, Siemens, Telefunken, Toran, Tungsram, Valvo |
| Equivalente types | 6GJ7 |
| Zie ook |

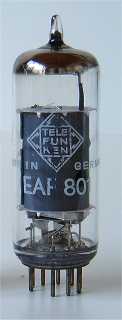

De EAF801 is een combinatiebuis met een m.f. pentode en een detectie diode uit 1963. De pentode heeft een variabele versterkingsfactor. De twee systemen hebben een gezamenlijke kathode. De buis werd gebruikt in m.f. en detectietrappen.
Het glas heeft een diameter van 20 mm en is, exclusief de pinnen van de noval voet, 58 mm lang. Philips gebruikte hiervoor de type code S2.
Aansluitingen
 |
|
Specificaties
| Pentode | Vh | Ah | Va | Vs | Vg | mAa | mAs | ra | gm | Pdiss |
| ? | 6.3 | 0.3 | 250 | 100 | -2 | 9 | 2.7 | 1,000,000 | 3.8 | 2.25 |
