EBF2

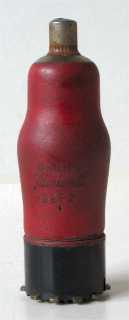

Valvo EBF2

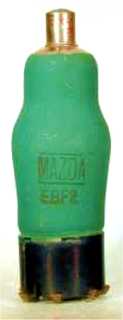

Mazda EBF2

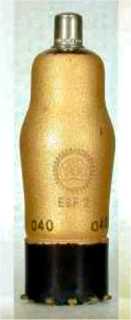

Philips EBF2
Merknaam Dario, Mazda, Mullard, Philips, Tungsram, Valvo
Equivalente types CV2925
Zie ook 6B8, EBF1, EBF11

De EBF2 is een regelbare HF/MF/LF "selectode" pentode met duo-diode. Philips introduceerde de EBF2 in 1938 als opvolger van de EBF1. De lamp werkt met een glijdende schermroosterspanning. De regelspanning loopt van -2 tot -38 Volt.

Varianten zijn de Australische EBF2G en EBF2GT met octal voet.

De glazen ballon heeft een diameter van 30 mm en is, zonder de pinnen van de P voet, 86 mm lang. De gebruikte Philips productiecode is K0.

Aansluitingen

P 1 2 3 4 5 6 7 8 tc
? m h h k,g3 d(2) d(1) g2 a g1

IO 1 2 3 4 5 6 7 8 tc
? m h a d(2) d(1) g2 h k,g3 g1

Specificaties

Pentode Vh Ah Va Vs Vg mAa mAs ra gm Pdiss
? 6.3 0.2 250 100 -2 5 1.6 1,300,000 1.8 1.5
