ECC86

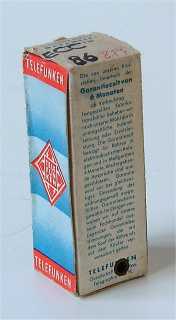

Doosje Telefunken ECC86

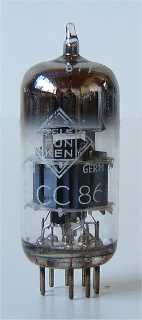

Telefunken ECC86

Merknaam Mullard, Philips, Pope, Telefunken
Equivalente types 6GM8
Zie ook

Dit is een dubbele triode uit 1958 voor toepassing in r.f. schakelingen en mixers van tuners van autoradio's. De buis kan direct worden gevoed met de 6 of 12 Volt van de autoaccu. Bij 6 Volt is nog een steilheid van 2,6 mA/V haalbaar.

Het glas van deze buis heeft een diameter van 20 mm. De lengte is 48 mm. De gebruikte Philips produktiecode is tN.

Aansluitingen

B9A 1 2 3 4 5 6 7 8 9
? a(2) g(2) k(2) h h a(1) g(1) k(1) s

Specificaties

Triode Vh Ah Va Vg mAa ra gm Pdiss
? 6.3 0.33 12.6 -0 2.5 3,400 4.6 0.6
