ECC91

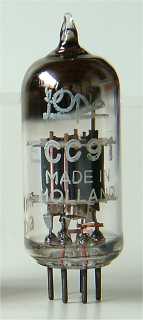

Pope ECC91
Code RW, rev 1, Mullard Whyteleafe, apr 1958

Merknaam Adzam, Haltron, Mullard, Philips, Pope, RFT, Siemens, Telefunken, Valvo
Equivalente types 6J6, 6n15p, CV858
Zie ook

Deze dubbele triode uit 1955 is ontworpen voor toepassing in oscillator en versterker in r.f. schakelingen. De twee triodes hebben een gemeenschappelijke kathode. Door de open constructie van de anodes is de kathode goed zichtbaar tijdens gebruik.

De glazen buis heeft een diameter van 17 mm en is, zonder de pennen van de B7G voet, 48 mm lang. De gebruikte Philips type codes zijn Z en RW.

Aansluitingen

B7G 1 2 3 4 5 6 7
? a(1) a(2) h h g(2) g(1) k

Specificaties

Triode Vh Ah Va Vg mAa ra gm Pdiss
? 6.3 0.45 100 -0.9 5.3 7,100 5.3 1.5
