ECH84

Philips ECH84
Heerlen, aug 1963, wk 1

Merknaam Lorenz, Philips, Pope, Siemens, Telefunken, Tungsram, Valvo
Equivalente types 6JX8
Zie ook

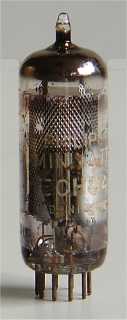

Deze heptode-triode uit 1962 is ontworpen als synchronisatiescheider voor televisies. De twee systemen hebben een gemeenschappelijke kathode.

De buis heeft een diameter van 20 mm, de lengte is 58 mm exclusief de pinnen van de B9A voet. Philips gebruikte hiervoor de type code kd.

Aansluitingen

B9A 1 2 3 4 5 6 7 8 9
? g3 g1 k,g5,s h h a g2,g4 a(t) g(t)

Specificaties

Heptode Vh Ah Va Vs Vg mAa mAs ra gm Pdiss
? 6.3 0.3 135 14 0 1.7 0.9   2.2 1.7
Triode Va Vg mAa gm Pdiss
? 50 0 3 3.7 1.3
