ECL80
|
|
|
| Merknaam | Adzam, Ei-Yugo, Haltron, Mullard, Philips, Pope, Siemens, Telefunken |
| Equivalente types | 6AB8 |
| Zie ook |
Deze combinatie triode-pentode uit 1951 is ontworpen voor gebruik in enkelvoudige audio versterkers en voor televisie frame oscillator en -eindbuis toepassingen. De twee systemen hebben een gemeenschappelijke kathode.

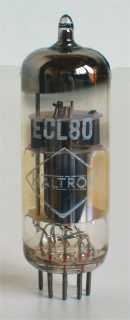

De dunne glazen buis heeft een diameter van 20 mm en is, exclusief de B9A pinnen, 58 mm lang. De gebruikte Philips type codes zijn YH en Hd.
Aansluitingen
 |
|
Specificaties
| Pentode | Vh | Ah | Va | Vs | Vg | mAa | mAs | ra | gm | Pdiss | Pout | D |
| ? | 6.3 | 0.3 | 200 | 200 | -8 | 17.5 | 3.3 | 25,000 | 5.0 | 3.5W | 1.4W | 10% |
| Triode | Va | Vg | mAa | ra | gm | Pdiss |
| ? | 100 | -0 | 8 | 10,500 | 1.9 | 1 |
