ECL86
|
|
|

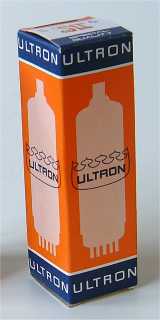

| Merknaam | Adzam, Lorenz, Mullard, Philips, Pope, Telefunken, Tesla, Tungsram, Valvo, Ultron |
| Equivalente types | 6GW8 |
| Zie ook | PCL86 |
Deze combinatie triode-pentode uit 1961 is ontworpen voor gebruik in (stereo) audio versterkers, en is daarmee een van de laatste audio eindbuizen.
De dunne glazen buis heeft een diameter van 20 mm en is, exclusief de B9A pinnen, 70 mm lang. De gebruikte Philips produktiecode is WS.
Aansluitingen
 |
|
Specificaties
| Pentode | Vh | Ah | Va | Vs | Vg | mAa | mAs | ra | gm | Pdiss | Pout | D |
| ? | 6.3 | 0.66 | 250 | 250 | -7 | 36 | 6 | 48,000 | 10 | 9 | 4 | 10% |
| Triode | Va | Vg | mAa | ra | gm | Pdiss |
| ? | 250 | -1.9 | 1.2 | 62,500 | 1.6 | 0.5 |
