ECLL800
|
|
| Merknaam | ITT, Lorenz, Tungsram |
| Equivalente types | 6KH8 |
| Zie ook |
Deze combinatie triode-duo-pentode uit 1963 is door ITT Lorenz ontworpen voor gebruik in (stereo) audio versterkers, en is daarmee een van de laatste audio eindbuizen. Met deze buis kan een compacte 9 Watt (klasse B) balans eindtrap worden gebouwd inclusief fase draaier.

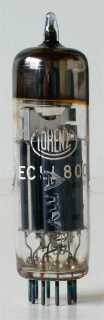

De dunne glazen buis heeft een diameter van 21 mm en is, exclusief de B9A pinnen, 70 mm lang.
Aansluitingen
 |
|
Specificaties
| Pentode | Vh | Ah | Va | Vs | Vg | mAa | mAs | ra | gm | Pdiss | Pout | D |
| ? | 6.3 | 0.6 | 250 | 250 | -9 | 24 | 4.5 | 100,000 | 6 | 6 |
| Triode | Va | Vg | mAa | ra | gm | Pdiss |
| ? | 100 | -9 | 4 | 150,000 | 0.5 |
