EF184
|
|
|
| Merknaam | Adzam, Ates, Inter, Lorenz, Mullard, Philips, Pinnacle, Pope, RFT, Siemens, Sylvania, Telam, Telefunken, Teonex, Toran, Tungsram, Ultron, Valvo |
| Equivalente types | 6EJ7, 6F30, CV5810 |
| Zie ook |

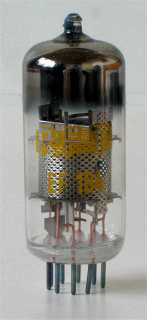

De EF184 is een m.f. pentode uit 1959, die vooral werd toegepast in televisie ontvangers. Het rooster is uitgevoerd als spanrooster. ten opzichte van de EF80 is de steilheid verdubbeld bij een gunstiger anode-roostercapaciteit. Hierdoor is de versterking 1,7 maal zo groot.
De buis heeft een diameter van 20 mm en is, exclusief de pinnen van de B9 voet, 52 mm lang. De gebruikte Philips produktiecode is JB.
Aansluitingen
 |
|
Specificaties
| Pentode | Vh | Ah | Va | Vs | Vg | mAa | mAs | ra | gm | Pdiss |
| ? | 6.3 | 0.3 | 200 | 200 | -2.5 | 10 | 4.1 | 380,000 | 15 | 2.5 |
