EF22

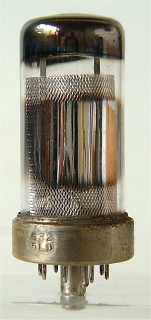

Philips EF22
Code 63, rev 2, dec 1945, wk 4

Merknaam Adzam, Haltron, Metal, Mullard, Philips, Teonex, Tungsram, Ultron
Equivalente types 7A7, 7B7, CV303, W143, W148, W81
Zie ook UF21

Deze pentode uit 1941 heeft variabele versterking en is ontworpen voor gebruik in h.f., m.f. en l.f. schakelingen.

De omhulling heeft een diameter van 26 mm en is, exclusief de pinnen van de loctal buisvoet, 62 mm lang. De gebruikte Philips produktiecodes zijn 63 en L6.

Aansluitingen

B8G 1 2 3 4 5 6 7 8
? h a g2 g3,s - g1 k h
Specificaties

Pentode Vh Ah Va Vs Vg mAa mAs ra gm Pdiss
? 6.3 0.2 250 100 -2.5 6 1.7 1,200,000 2.2 2
