EF40


Philips EF40
Code L9, ver 1, okt 1955


Philips EF40
Code L9, rev 2, Valvo Hamburg, mei 1956
Merknaam Adzam, Cifte, Mullard, Philips, Pope, RSD, Siemens, Tungsram, Valvo
Equivalente types CV3885
Zie ook 6267, EF12

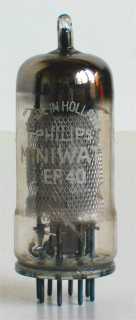

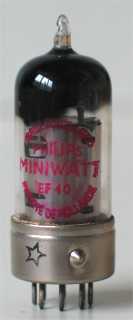

Deze rimlock buis is de opvolger van de EF12 en wordt toegepast als een lage-ruis penthode met hoge versterking voor RC gekoppelde laagfrequent versterkertrappen. Philips introduceerde de EF40 in het jaar 1948.

De glazen buis heeft een diameter van 21 mm en is, zonder de pinnen van de B8A voet, 53 mm lang. De gebruikte Philips productiecodes zijn Zf en L9.

Aansluitingen

B8A 1 2 3 4 5 6 7 8
? h a ic g3 g1 g2 k,s h

Specificaties

Pentode Vh Ah Va Vs Vg mAa mAs ra gm Pdiss
? 6.3 0.2 250 140 -2 3 0.55 2,500,000 1.85 1
