EF94

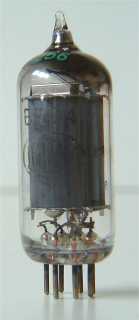

Lorenz EF94
Merknaam Lorenz, Mullard, Philips, Pope
Equivalente types 6AU6, CV2524, CV4023
Zie ook 12AU6, 3AU6, 4AU6, HF94

Een steile miniatuur pentode uit 1956. Deze buis is ontworpen voor gebruik in l.f., r.f. of m.f. versterker schakelingen.

De dunne glazen buis heeft een diameter van 18 mm en is, zonder de pinnen van de B7G voet, 48 mm lang. De gebruikte Philips type codes zijn 2 en Wd.

Aansluitingen

B7G 1 2 3 4 5 6 7
? g1 g3 h h a g2 k

Specificaties

Pentode Vh Ah Va Vs Vg mAa mAs ra gm
? 6.3 0.3 250 150 -1 10.8 4.3 1,000,000 5.2
