EF96


EF96
Merknaam Lorenz, Siemens, WF
Equivalente types 6186, 6AG5, 6Zh3P
Zie ook

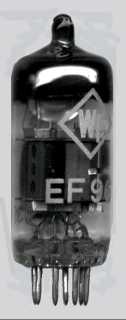

Een steile miniatuur pentode. Deze buis is ontworpen voor gebruik in r.f. of m.f. versterker schakelingen tot 400 MHz.

De dunne glazen buis heeft een diameter van 18 mm en is, zonder de pinnen van de B7G voet,  mm lang.

Aansluitingen

B7G 1 2 3 4 5 6 7
? g1 k,g3,s h h a g2 k

Specificaties

Pentode Vh Ah Va Vs Vg mAa mAs ra gm Pdiss
? 6.3 0.3 250 150 -1.8 7 2 800,000 5 2
