EL42

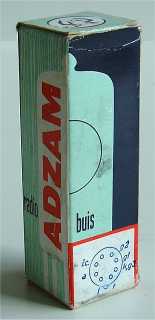

Doosje Adzam EL42
 M.B.L.E.

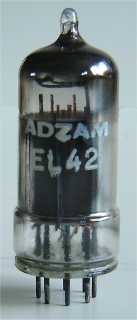

Adzam EL42
Code M5, rev. 1, 1951

Merknaam Adzam, Mullard, Philips, Valvo
Equivalente types CV3890
Zie ook 6DL5, EL95, PL95

De EL42 is een kleine all-glass eindpentode, ontworpen voor het gebruik in autoradio's. De buis kwam in 1949 aan de markt. De maximaal toelaatbare Vkf is 100 Volt.

De dunne glazen buis heeft een diameter van 20 mm en is, exclusief de pinnen van de B8A voet, 53 mm lang. De gebruikte Philips produktiecodes zijn M5 en M6.

Aansluitingen

B8A 1 2 3 4 5 6 7 8
? h a ic - g2 g1 k,g3 h

Specificaties

Pentode Vh Ah Va Vs Vg mAa mAs ra gm Pdiss Pout D
? 6.3 0.2 225 225 -11 26 4.1 90,000 3.2 6 2.8 12%
