EL803


Telefunken EL803

Merknaam Telefunken
Equivalente types 6CK6
Zie ook

Deze breedband eindpentode is ontworpen door Telefunken in 1961.

Variant is de E803S, dit is de long-life versie met een levensduur van 10.000 uur.

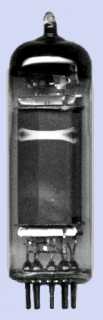

De dunne glazen buis heeft een diameter van 20 mm en is, exclusief de B9A pinnen, 68 mm lang.

Aansluitingen

B9A 1 2 3 4 5 6 7 8 9
? g2 g1 k h h g3,s a ic ic


Specificaties

Pentode Vh Ah Va Vs Vg mAa mAs ra gm Pdiss Pout D
? 6.3 0.65 200 200 -3.5 36 5 60,000 10.5 9
