EL81
|
|
| Merknaam | Adzam, Brimar, Haltron, Marconi, Mullard, Philips, Pope, RSD, Siemens, Telefunken, Teonex, Tesla, Toran, Ultron, Valvo |
| Equivalente types | 6CJ6, CV2721 |
| Zie ook | 21A6, PL81 |
Deze 8 Watt pentode uit 1952 is gebruikt in televisie toestellen als lijn eindversterker. De maximale piekspanning bedraagt 7 kVolt.
In klasse B balansschakeling is een uitgangsvermogen van 20 Watt bij 200V voedingsspanning bereikbaar.
De special quality E81L is een geheel andere buis.

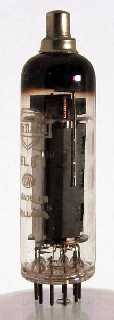

De glazen buis heeft een diameter van 20 mm en is, exclusief de pinnen van de noval voet, 74 mm lang. De gebruikte Philips typecode is Md.
Aansluitingen
 |
|
Specificaties
| Pentode | Vh | Ah | Va | Vs | Vg | mAa | mAs | ra | gm | Pdiss |
| ? | 6.3 | 1.05 | 170 | 170 | -22 | 45 | 3 | 10,000 | 6.2 | 7.5 |
