ELL80


Tungsram ELL80
Code C4, rev 2, Valvo Hamburg, okt 1971, wk 1

Merknaam Haltron, Lorenz, Siemens, Telefunken, Tungsram, Valvo
Equivalente types 6HU8
Zie ook ELL1, PLL80

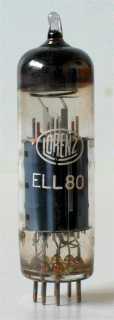

Deze dubbel uitgevoerde pentode uit 1963 is ontworpen als balans- of stereo eindtrap. De kathode en het schermrooster zijn gemeenschappelijk voor beide systemen.

In klasse AB balans is een uitgangsvermogen van 8,5 Watt bij 5% vervorming bereikbaar.

De glazen buis heeft een diameter van 20 mm en is, exclusief de pinnen van de noval voet, 70 mm lang. De gebruikte Philips typecode is C4.

Aansluitingen

B9D 1 2 3 4 5 6 7 8 9
? g2(1) g1(1) a(1) h h g1(2) k,g3,s a(2) g2(2)


Specificaties

Pentode Vh Ah Va Vs Vg mAa mAs ra gm Pdiss Pout D
? 6.3 0.55 250 250 -9 24 4.5 80,000 6 6 3 10%
