EMM801




De EMM801 in werking

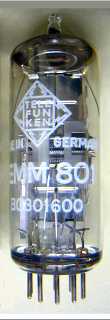

Telefunken EMM801
Merknaam Telefunken
Equivalente types
Zie ook EM83, EM84

De EMM801 dubbele afstemindicator is in 1963 door Telefunken op de markt gebracht. De beide indicators zijn zichtbaar door de zijkant van de buis en bestaan elk uit een verlichte rechthoekige strook fosfor van 21 mm lengte op de binnenzijde van het glas waarop in het midden een schaduwzone zichtbaar is. Het meetbereik is 0 - 20 Volt, per indicator wordt een triode met afbuigplaatjes gebruikt.

De indicator wordt toegepast in stereo bandrecorders en in bepaalde stereo FM-tuners.

De glazen buis heeft een diameter van 20 mm en een lengte van 58 mm.

Aansluitingen

B9A 1 2 3 4 5 6 7 8 9
? g t k h h a2 g2 a1 g1

Specificaties

CRT Vh Ah Va Vg mAa Pdiss
? 6.3 0.3 250 0 1.8 0.2
